LED串并聯方式設計
根據UV固化技術原理,紫外固化光源需要在瞬間提供穩定的高強度紫外光與白光芯片不同的是,對LED-UV固化光源來說,單顆LED的發光功率是十分有限的,不能滿足固化功率的使用需求,故需要提高固化光源的輻照度。提高輻照度有兩種方法:一是采用光學處理的方法,將LED發散的輻射能量集中;二是增加LED的數量,采用陣列結構,使光源的輻照度達到固化要求。為了獲得大功率且穩定可靠的 LED-UV光源,同時做到簡單和緊湊的封裝結構,本設計中LED燈珠采用陣列的排布方法,這種方法的本質就是通過增加LED燈珠的數量多顆LED集成光源模塊,從而得到較大的輻照光強。
LED的光線發射方向不是單一的,而是朝著LED周圍的每個方向,這就會對它的光輻射利用率和固化效果產生影響,因此在設計 LED-UV面光源結構的時候需要將可能對LED-UV的發光效率產生影響的多種因素納入考慮范圍。通常會直接影響LED-UV發光功率的因素有以下幾種:(1)透鏡的選擇,不同的透鏡對光線的透過率和折射率是不同的;(2)封裝工藝,封裝工藝的好壞影響著LED的光輸出功率的大小;(3)封裝材料,封裝材料的防紫外老化能力也會對LED的發光有著重要的影響。
目前,LED-UV主要有兩種不同的封裝工藝,分別是用環氧樹脂進行封裝和用硅膠/玻璃透鏡進行封裝。當LED的波長大于400nm,屬于近紫外光時,選用環氧樹脂對LED進行封裝;當LED的波長小于400mm時,可選用硅膠/玻璃透鏡對LED進行封裝。又因?yàn)闅怏w折射率為1,而不同介質對光的折射率也不盡相同,折射率的大小影響LED的出光效率,折射率差較大時會使得全反射嚴重地限制LED的光溢出,因此在設計和選擇透鏡方面,其紫外波段的光透過率和耐紫外老化能力等都要求設計人員做到全面考慮。
在本設計中,以光的萃取原理為依據,采用外層封裝折射率為1.5的硅膠和玻璃透鏡,由于它具有折射率很高的特點,所以在消除LED光線的全反射和LED出光效率方面能力顯著突出。LED芯片焊接在氮化鋁陶瓷基板上,陶瓷基板通過導熱膠固定在銅鋁散熱板上,這里的氮化鋁陶瓷基板和導熱膠大大降低了整個封裝結構的熱阻,有助于提高系統的散熱能力。
光源系統由24塊氮化鋁陶瓷基板排成一行組成,每塊基板以陣列形式排布了35顆芯片,共有840顆 LED-UV芯片,這些芯片按照一定的方式連接電路,電路連接方式會影響芯片的工作穩定性和使用壽命。LED-UV是電流驅動型器件過電流大小決定紫外輻照度,因此使用恒流電源驅動這些負載工作,并在此條件下確定LED串并聯連接方式。

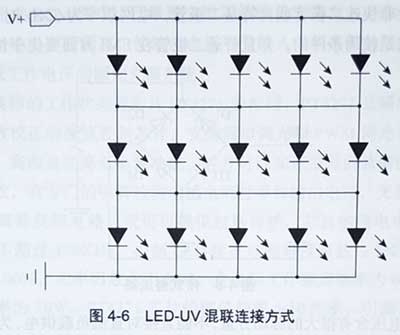

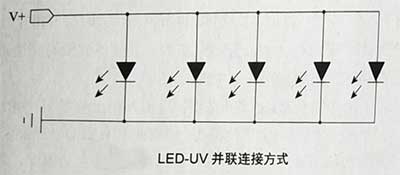

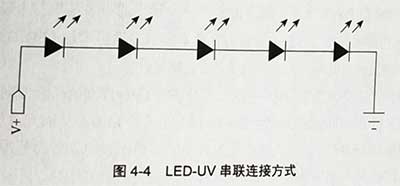

LED-UV串聯連接方式就是把全部芯片正極對負極連成一串,電路如圖4-4所示。在恒流電源驅動下,串聯連接是電路形式最簡單、工作狀態最穩定的方式。所有串聯的LED芯片工作電流相等,不受工作溫度的影響,總電壓等于所有電壓相加。但這種連接方式也有很大的缺點,就是當所有LED芯片中有任意一顆損壞出現斷路時,整個光源系統都將不能工作,因此,不能使用這種連接方式。 LED-UV并聯連接方式中,每個支路的電流一般不相等,但相差很小,因?yàn)樗蠰ED芯片參數基本一致，工作環境基本一致。當其中一顆芯片損壞,出現斷路時,不會影響其他芯片的正常工作,出現短路時,整個光源系統都將不能工作。電路如圖45所示。對于這種連接方式,負載電壓約為3V,驅動電路的總電流等于所有并聯電路電流之和,總電流過大,電流等級過高,驅動電源負擔很大,因此不能使用這種連接方式。 LED-UV混聯連接方式包括LED分組先串聯后并聯和先并聯后串聯兩種方式。本書的光源系統采用了分組先并聯后串聯的連接方式,每塊基板的35顆LED芯片采用分組先并聯后串聯的連接方式,每行5顆芯片組成并聯分組,分為7組串聯連接,然后每三塊基板之間采用并聯方式連接。先并聯后串聯的連接方式就是ED平均分組并聯,再將每組串聯在一起,如圖46所示。在這種連接方式中,當其中一顆LED芯片損壞,出現斷路時,電流會從分組中與其并聯的LED中流過如果并聯支路較多,分組中并聯的LED分擔的電流就相對較小,光源可以繼續工作;當芯片損壞,出現短路時,所在分組全部并聯的芯片將全部不亮,與該組串聯的其他芯片均正常工作,當分組中并聯的芯片很多時,驅動電流很大,通過短路芯片的電流很大,大電流流過短路的芯片后,芯片將變?yōu)閿嗦贰?
