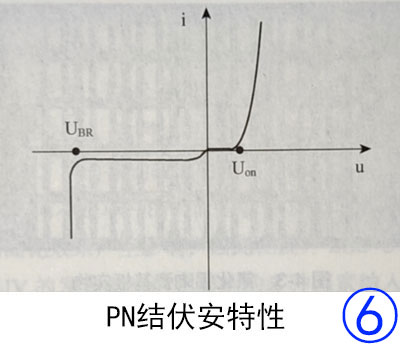

由理論分析可知,PN結兩端電流i和電壓u的關系為 式④中,k為玻爾茲曼常數;T為熱力學溫度;q為電子電荷量;ls是反向飽和電流。將式④中的kT/q用U1替代,得到 當T=300K時,U=26mV,根據式⑤畫出表示LED的PN結的伏安特性曲線,如下面坐標圖⑥所示。
由式⑤可知,PN結兩端所加正向電壓u>Ur時,電流i隨電壓u呈指數規律變化,當u<Ur,LED-UV芯片基本不發光。PN結兩端加反向電壓時,電流i≈-Is,Is在10μA以下,芯片不發光。 從圖⑥所示曲線可以看出,PN結正向?qū)ㄖ?LED中幾乎是沒有電流通過的,PN結在正向?qū)ê?其兩端電壓有一個微小的變化,流過的電流就有很大的變化。LED是電流驅動型器件,當在LED兩端加恒定電壓時,隨PN結溫度的變化,其電阻也發生變化,流過電流將發生變化;當在LED兩端加恒定電流時不會因溫度變化改變工作電流,其發光狀態也更加穩定。其發光亮度L(cdcm2)與正向電流I近似成正比,如式⑦所示。 式⑦中,K表示比例系數。如果電流在小范圍內(I=1~10mA),m的取值范圍是1.3~1.5;如果電流Ip的值大于10mA,m的取值為1,式7可簡化為式⑧。 即LED的發光亮度與正向電流成正比。LED的正向電壓和正向電流與半導體材料有關。使用時應根據所要求的亮度來選擇合適的If值。若電流過大,就會燒毀LED的PN結。
